TH-12
めっきの品質管理（ISO）・出荷検査、受け入れ検査・研究開発の必需品。
7インチタッチパネル採用により、操作性・視認性がさらに向上。
パソコン通信によるデータ保存・検索・報告書の作成が可能です。※オプション
特長
- 銅、ニッケル、クロム、亜鉛、すず、銀、金、銅-亜鉛合金、すず-鉛合金のめっきが測定できます。オプションの電解液でカドミウム、無電解ニッケル、すず-亜鉛合金、鉛、鉄のめっきも測定できます。
本体仕様
| 形式 | TH-12 |
|---|---|
| ディスプレイ | 7インチタッチパネル |
| 測定方式 | 微小面積電解式試験方法 |
| 測定面積 | ガスケットL：10mm² ガスケットS：5mm² |
| 測定範囲 | 単位 0.1：4.0～400.0µm 単位 0.01：0.05～4.00µm |
| 精度保証 | 単位 0.1：4.0～30.0µm 単位 0.01：0.40～2.00µm |
| 電解電流精度 | ±5%（25℃） |
| 最小表示単位 | 単位 0.1：0.1µm |
| 測定速度 めっき種類 |
単位 0.1：0.2µm/s Cu, Cr, Ni, Zn, Sn, Cu-Zn, Sn-Pb, Sn-Zn |
単位 0.1：0.1µm/s Cu/Zn, Ag, Au, Pb, Fe, Cd, Ni-P |
単位 0.01：0.02µm/s 上記全種類 |
| 通信出力 | プリンタ：RS-232C準拠 |
| パソコン：USB2.0準拠 | |
| 電源 | AC90～260V 50/60Hz |
| 周辺温度 質量 |
10～40℃（結露無きこと） 1.6kg |
| 寸法 | W230×D165×H104（mm） |
※日本産業規格(JIS H8501)に規定された測定方法に準じた測定器です。
※仕様は改良のため予告なく変更することがあります。
セット内容（標準品）
①測定機本体（TH-12） 1台
②測定スタンド（THS-12） 1式
③電源コード 1本
④取扱説明書 1部

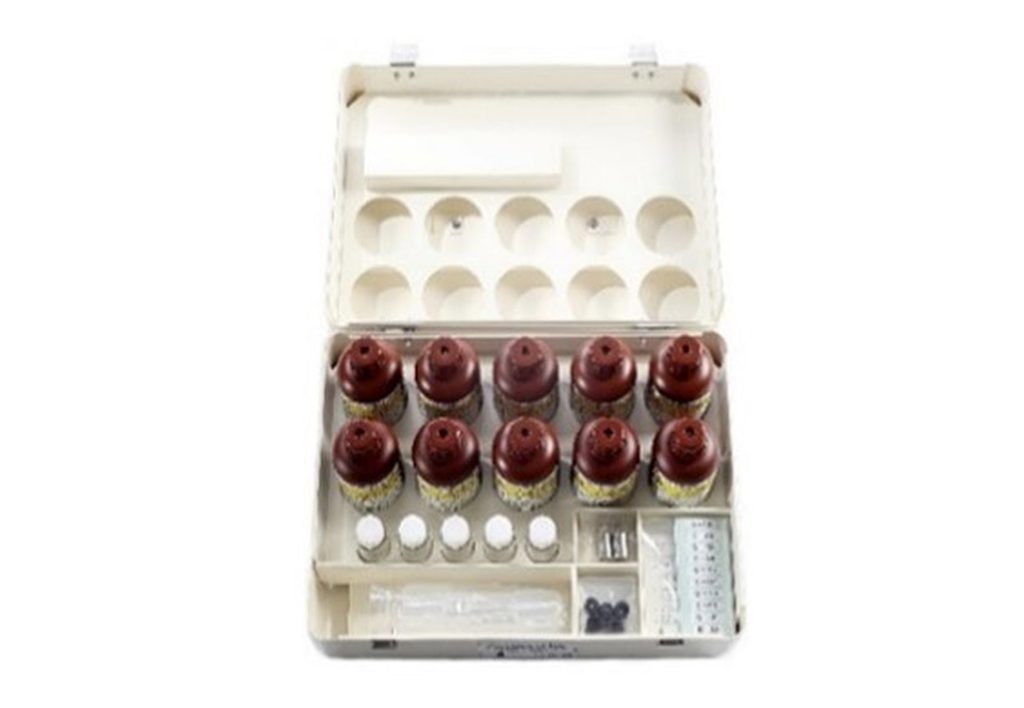

⑤アクセサリー（THA-12） 1式
＜内訳＞
- 電解液 S-101（銅）、S-103（亜鉛）、S-104（すず）、S-105（銀）、S-106（クロム）、S-107（ニッケル）、S-108（亜鉛上の銅）、S-110（すず）、S-111（金）250ml各1本
- 剝離液 N-10 1本250ml
小出瓶 5本、スポイト 10本、 かくはん棒 (短) 2本、めっき厚さ標準板 2枚
セル(L, S)各1個, ガスケット(L, S)各5個
※オプション電解液
S-102（カドミウム）、S-204（リン系無電解ニッケル）、S-205（すず・亜鉛合金）、S-206（鉛）、S-207 （鉄）

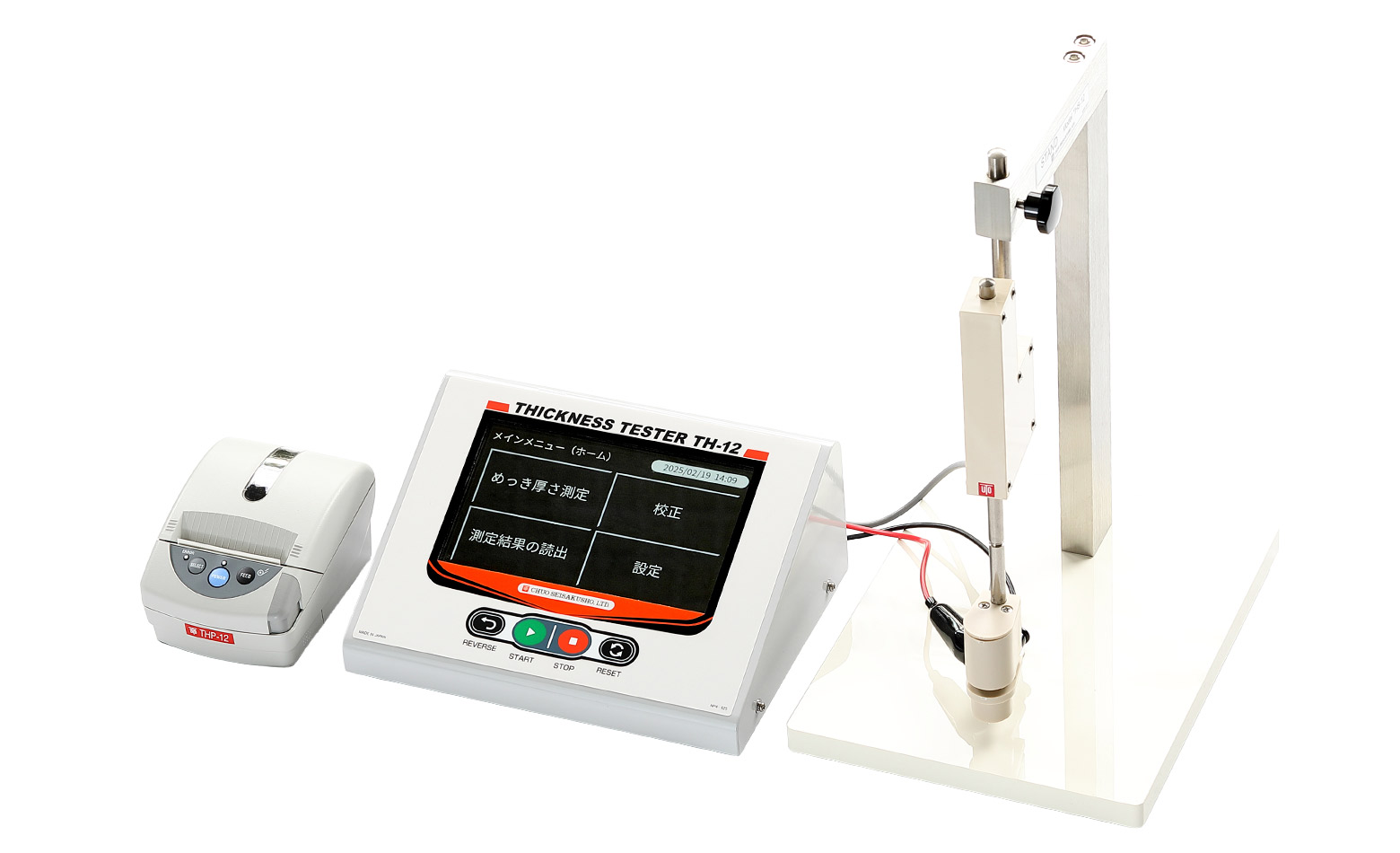

本体 TH-12（写真中央）
測定スタンド THS-12（写真右）
（W400 D280 H143）

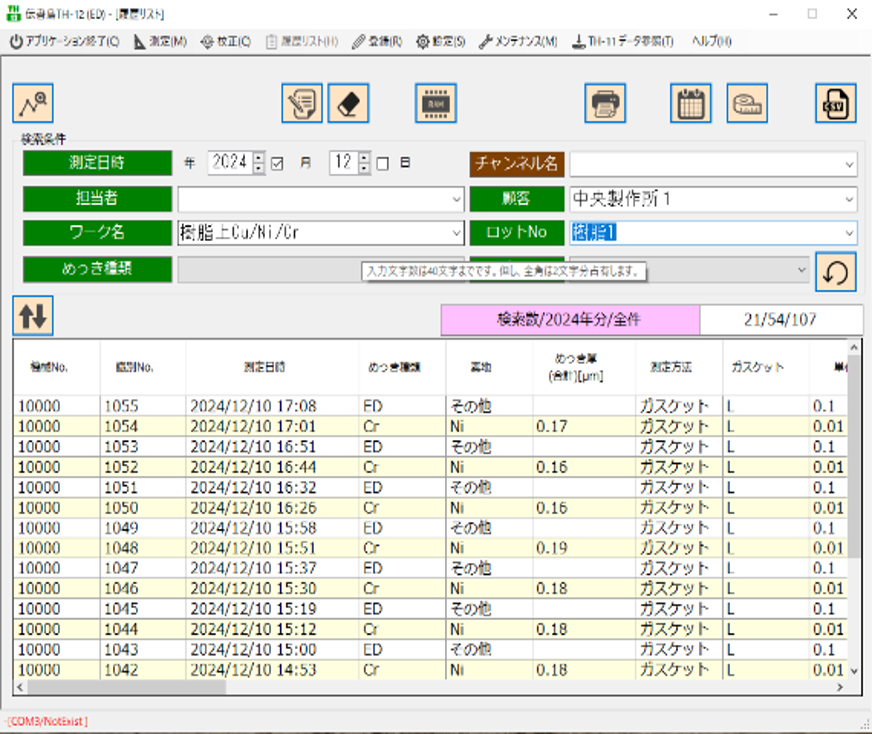

データ管理ソフト 伝書鳥TH12（オプション）
- 測定データをPCに取り込み、CSV形式で保存したデータをEXCELで読み込み、データ加工・管理が可能です。
プリンタ THP-12 ※オプション
- 専用プリンタにより、すぐに測定結果をプリントできます。
めっき厚さ測定範囲を広げる各種オプション
- ガスケットSS（測定精度±10％）、測定面積2mm²（直径の1.6mm²）
- 固定台（丸棒・ボルト等の固定が容易）
- 線材・棒材めっき厚さ測定補助装置（直径0.2～13mmの被測定物のめっき厚さ測定が行うことができます。）
※日本産業規格(JIS H8501)に規定された測定方法に準じた測定器です。
